球墨鑄鐵井蓋的成分及制作方法

　　眾所周知，每一種產(chǎn)品在生產(chǎn)和研發(fā)過程中，都需要大量的研究和精湛的技術(shù)技術(shù)作為基本保證。因此，在制造球墨鑄鐵井蓋時，我們需要對它有更清晰的認(rèn)識，所以我們今天要告訴你的是制造球墨鑄鐵井蓋時需要了解的成分及制作方法。
　　一、技術(shù)要求
　　1、球墨鑄鐵制作檢查井蓋等產(chǎn)品所用的原料，球化率大于90，球化水平大于3級，含磷0.08，含硫0.05。
　　2、球墨鑄鐵井蓋和井座表面應(yīng)平整光滑，圖案、標(biāo)記和字符清晰無缺陷，無多余部分、毛刺、鋒利邊緣、彎曲變形、開裂、冷隔、鼓包、砂眼、縮松等缺陷。不得有裂紋或影響檢查井使用性能的，不得補(bǔ)焊。

　　3、井蓋應(yīng)采用承插式結(jié)構(gòu)，使井框下部與井體內(nèi)壁緊密配合;應(yīng)采用三點(diǎn)彈簧臂鎖定裝置，防止意外打開，穩(wěn)定安全，防止跳動和位移，大大減少沖擊產(chǎn)生的振動，大大降低球墨鑄鐵井蓋周圍路面破裂的可能性，防止噪音。應(yīng)采用安全鉸鏈，防止意外關(guān)閉，要求不銹鋼鉸鏈軸，直徑不小于14毫米，使連接更加牢固，整體隱藏在法蘭盤下方，提高防盜性能。
　　4、球墨鑄鐵井蓋與井座之間的縫寬應(yīng)符合下列要求：檢查井蓋凈寬JKmmm≥600、寬度a=a1+a2㎜檢查井蓋凈寬JKmm600，允許偏差范圍8+2-4。、寬度a=a1+a2mm允許偏差范圍6±2。
　　二、球墨鑄鐵井蓋的構(gòu)成
　　生鐵是含碳2%以上的鐵碳合金，而工業(yè)生鐵含碳2.5%-4%，碳、硅、錳、硫、磷等元素。是高爐冶煉鐵礦石生產(chǎn)的產(chǎn)品。根據(jù)碳在生鐵中的不同形態(tài)，可分為煉鋼生鐵、鑄造生鐵和球墨鑄鐵。
　　沉淀石墨是球形鑄鐵。球墨對金屬基體的劈裂作用小于片狀石墨，使鑄鐵的強(qiáng)度達(dá)到基體組織強(qiáng)度的70-90%，抗拉強(qiáng)度可達(dá)120gf/mm2，具有良好的韌性。除鐵外，球墨鑄鐵的化學(xué)成分通常為：含碳3.6-3.8%，硅2.0-3.0%，錳、磷、硫不超過1.5%，并含有適量的稀土、鎂等球化劑。
　　三、球墨鑄鐵井蓋是怎么做的？
　　(1)化學(xué)成分要求嚴(yán)格，原鐵水所需的碳、硅含量高于灰鑄鐵，球墨鑄鐵中錳、磷、硫含量降低。
　　(2)鐵水出鋼溫度高于灰鑄鐵溫度，以補(bǔ)償球化和孕育處理過程中鐵水溫度的損失。
　　(3)球化處理，在鐵水中加入球化劑。
　　(4)加入孕育劑進(jìn)行孕育處理。
　　(5)球墨鑄鐵流動性差，收縮率大，因此需要較高的澆注溫度和較大的澆注系統(tǒng)尺寸，合理應(yīng)用冒口和激冷，以及順序凝固的原則。
　　(6)進(jìn)行熱處理。

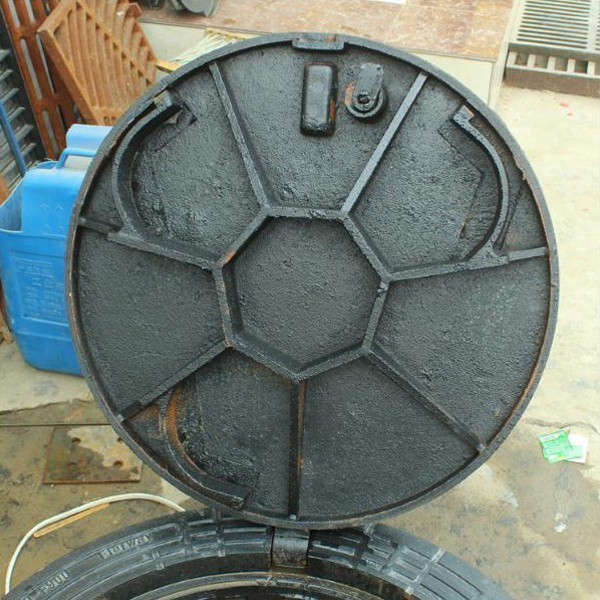

　　該井蓋是一個以球墨鑄鐵為主的井蓋，這個井蓋的質(zhì)量與球化率有關(guān)。防銹瀝青漆通常用于處理鑄件。當(dāng)然，球墨鑄鐵井蓋的表面也噴涂了防銹瀝青漆。球墨鑄鐵井蓋的一個優(yōu)點(diǎn)是，由于其高強(qiáng)度和良好的韌性，它比同類型的灰色鑄鐵井蓋輕30%。
小編：Amy ZG 2023.10.14
